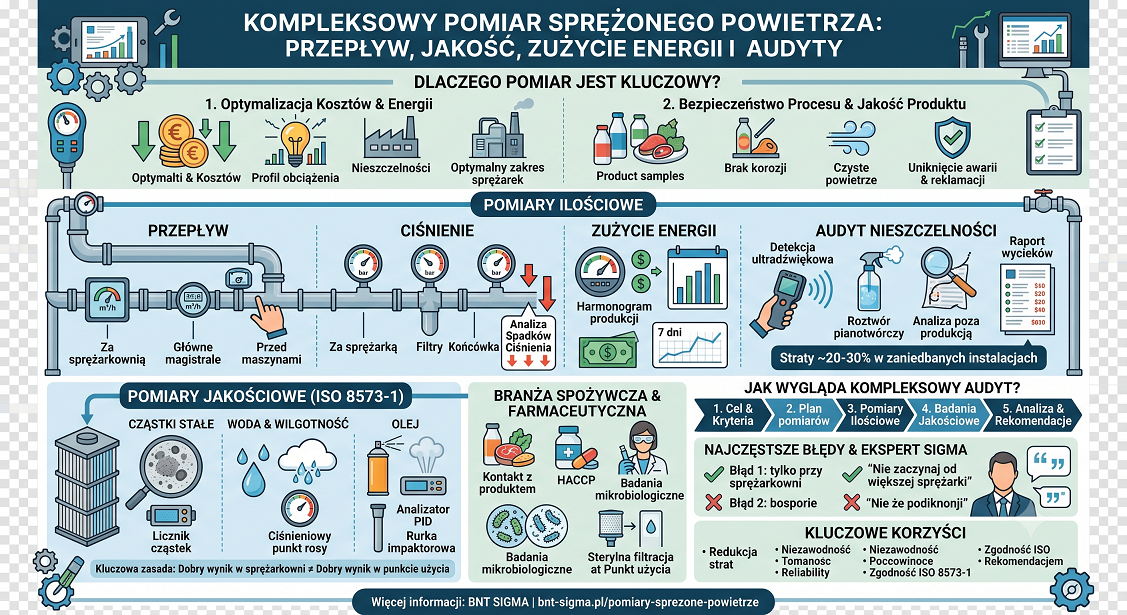

Kompleksowy pomiar sprężonego powietrza: przepływ, jakość, zużycie energii i audyty

Pomiar sprężonego powietrza powinien odpowiadać na dwa podstawowe pytania: ile powietrza zużywa zakład oraz czy jego jakość jest odpowiednia dla procesu. Pierwszy obszar obejmuje przepływ, ciśnienie, pobór mocy i wykrywanie nieszczelności. Drugi dotyczy cząstek stałych, wilgotności, oleju oraz — w uzasadnionych zastosowaniach — zanieczyszczeń mikrobiologicznych.

Brak kontroli ilościowej oznacza niepotrzebne zużycie energii, niewłaściwe nastawy sprężarek i trudne do wykrycia straty. Brak kontroli jakościowej może prowadzić do korozji instalacji, awarii urządzeń, zanieczyszczenia produktu, przestojów oraz problemów podczas audytów jakościowych. Zanieczyszczenia zasysane wraz z powietrzem atmosferycznym obejmują między innymi parę wodną, cząstki, pary oleju i mikroorganizmy, dlatego sprężonego powietrza nie należy traktować wyłącznie jako neutralnego medium technicznego.

Biuro Naukowo-Techniczne SIGMA łączy oba obszary diagnostyki: badania jakości sprężonego powietrza według wymagań ISO 8573-1, pomiary przepływu i ciśnienia, kalibrację aparatury oraz audyty instalacji. Pozwala to ocenić system od sprężarkowni aż do punktu wykorzystania na linii produkcyjnej.

Dlaczego pomiar sprężonego powietrza jest kluczowy w przemyśle?

Sprężone powietrze jest wykorzystywane między innymi do sterowania zaworami, napędu siłowników i narzędzi, transportu pneumatycznego, przedmuchu, suszenia, rozpylania oraz bezpośredniej obsługi procesów produkcyjnych. Jego ocena powinna opierać się na dwóch uzupełniających się filarach.

1. Optymalizacja kosztów i zużycia energii

Wytwarzanie sprężonego powietrza jest procesem energochłonnym. Bez rejestracji przepływu, ciśnienia i mocy nie można wiarygodnie określić:

• ile powietrza rzeczywiście zużywa produkcja,
• kiedy występują szczyty zapotrzebowania,
• jaka część przepływu przypada na przestoje i nieszczelności,
• czy sprężarki pracują w optymalnym zakresie,
• czy ciśnienie zadane nie jest niepotrzebnie zawyżone,
• które linie, maszyny lub wydziały generują największe koszty,
• czy modernizacja przyniosła zakładany efekt.

Prawidłowy profil obciążenia powstaje przez pomiar przepływu w wielu punktach i w regularnych odstępach czasu. Równoległa rejestracja ciśnienia oraz mocy pobieranej przez sprężarki i osuszacze pokazuje zależność między zapotrzebowaniem a kosztami energii. Badanie powinno obejmować typowy cykl produkcyjny — często jest to pełny tydzień bez nietypowych postojów lub okresów świątecznych.

2. Bezpieczeństwo procesu i jakość produktu

Powietrze o niewłaściwej czystości może być przyczyną:

• korozji zbiorników i rurociągów,
• blokowania zaworów oraz elementów pneumatycznych,
• zużycia siłowników, narzędzi i aparatury,
• rozwoju mikroorganizmów w wilgotnej instalacji,
• zanieczyszczenia produktu lub opakowania,
• wad powierzchni po lakierowaniu,
• skrócenia żywotności filtrów i osuszaczy,
• reklamacji, braków produkcyjnych i kosztownego przerobu produktu.

ISO 8573-1 klasyfikuje czystość sprężonego powietrza według trzech głównych grup zanieczyszczeń: cząstek stałych, wody i oleju. Wymagana klasa powinna wynikać z zastosowania, oceny ryzyka i wymagań procesu — im wyższa czystość, tym bardziej rozbudowane i energochłonne może być uzdatnianie.

Kluczowa zasada: dobry wynik przy sprężarkowni nie dowodzi jeszcze, że taka sama jakość występuje na końcu instalacji. Korozja rurociągów, kondensat, zabrudzone odgałęzienia i niewłaściwie utrzymane punkty poboru mogą pogorszyć parametry powietrza przed jego kontaktem z procesem.

Pomiary ilościowe sprężonego powietrza: przepływ, ciśnienie i nieszczelności

Kompleksowy audyt ilościowy nie powinien ograniczać się do odczytu wydajności nominalnej z tabliczki znamionowej sprężarki. Wydajność katalogowa nie pokazuje rzeczywistego zapotrzebowania poszczególnych maszyn ani strat występujących w instalacji. Najbardziej użyteczny obraz systemu daje jednoczesna analiza:

• przepływu sprężonego powietrza,
• ciśnienia w kluczowych punktach,
• poboru mocy sprężarek i urządzeń uzdatniających,
• stanu pracy sprężarek: obciążenie, odciążenie, postój,
• harmonogramu produkcji,
• zużycia poza godzinami produkcyjnymi.

Jak mierzyć zużycie sprężonego powietrza?

Do ciągłego lub okresowego pomiaru wykorzystuje się przepływomierz sprężonego powietrza dobrany do średnicy rurociągu, zakresu przepływu, ciśnienia, temperatury i wymaganej dokładności. W praktyce stosowane są między innymi:

• przepływomierze termiczne masowe — często używane w audytach i monitoringu instalacji,
• przepływomierze wirowe — stosowane przy stabilnych warunkach przepływu,
• układy różnicy ciśnień — wykorzystujące element spiętrzający,
• przepływomierze ultradźwiękowe — przy wybranych warunkach instalacyjnych,
• przepływomierze liniowe — montowane w odcinku rurociągu,
• sondy wsuwane — przydatne w instalacjach o większych średnicach.

Pomiar może być przedstawiany jako przepływ masowy lub objętościowy. W przypadku wartości objętościowych należy zawsze określić warunki odniesienia. Wynik podany w m³/h bez informacji o ciśnieniu, temperaturze i sposobie przeliczenia może zostać błędnie zinterpretowany.

Gdzie instalować przepływomierze?

Punkty pomiarowe warto zaplanować:

• za sprężarkownią,
• przed i za układem uzdatniania,
• na głównych magistralach,
• przy odgałęzieniach do wydziałów,
• przed maszynami o dużym lub zmiennym poborze,
• w instalacjach krytycznych dla jakości,
• na przewodach, których zużycie ma być rozliczane.

Najlepszą podstawą do budowy profilu obciążenia jest rejestracja przepływu na głównych odgałęzieniach za pomocą rejestratora danych. Elektroniczne pomiary ciśnienia oraz energii pobieranej przez sprężarkę i osuszacz umożliwiają powiązanie zużycia powietrza z rzeczywistym kosztem pracy systemu.

Jak długo prowadzić pomiar?

Czas badania zależy od charakteru produkcji:

• kilka godzin — szybka diagnostyka pojedynczej maszyny,
• jedna zmiana — analiza powtarzalnego cyklu,
• 24–72 godziny — porównanie produkcji i postoju,
• 7 dni — pełny profil zmianowy i weekendowy,
• monitoring stały — ciągłe zarządzanie energią i alarmowanie o odchyleniach.

Krótki pomiar punktowy może nie ujawnić szczytów poboru, cyklicznych odciążeń sprężarki ani wzrostu zużycia po zakończeniu produkcji. Dlatego okres rejestracji powinien obejmować reprezentatywny cykl pracy zakładu.

Pomiar ciśnienia i analiza spadków ciśnienia

Samo ciśnienie przy sprężarce nie informuje, jakie warunki ma odbiornik. Pomiary należy prowadzić w kilku punktach instalacji, szczególnie:

• za sprężarką,
• przed i za osuszaczem,
• przed i za filtrami,
• na końcu magistrali,
• przed krytyczną maszyną,
• podczas chwilowego szczytu zapotrzebowania.

Spadek ciśnienia może wynikać z: zbyt małej średnicy przewodu, nadmiernej liczby kolan i przewężeń, zabrudzonych wkładów filtracyjnych, niewłaściwie dobranego osuszacza, niedrożnych zaworów, nieprawidłowej topologii sieci, jednoczesnej pracy odbiorników o dużym poborze, rozległych nieszczelności.

Podnoszenie ciśnienia sprężarki w celu skompensowania lokalnego spadku często zwiększa zużycie energii w całej instalacji. Najpierw należy zlokalizować źródło oporu, a następnie usunąć przyczynę.

Audyt sprężonego powietrza i wykrywanie nieszczelności

Nieszczelności mogą występować w:

• przewodach elastycznych i szybkozłączach,
• połączeniach gwintowanych, rurach i złączkach,
• reduktorach, zaworach, odwadniaczach,
• zespołach przygotowania powietrza,
• siłownikach i narzędziach,
• nieużywanych odgałęzieniach.

W opracowaniach branżowych często przyjmuje się, że w zaniedbanych instalacjach wycieki mogą odpowiadać nawet za około 20–30% wytwarzanego sprężonego powietrza. Wartości tej nie należy jednak traktować jako wyniku dla konkretnego zakładu — rzeczywistą stratę trzeba zmierzyć.

Jak wykryć nieszczelność sprężonego powietrza?

Najczęściej stosuje się trzy metody:

1. Detekcja ultradźwiękowa – Detektor lokalizuje charakterystyczne ultradźwięki generowane przez przepływ gazu przez nieszczelność. Metoda jest szybka i może być stosowana w hałaśliwym środowisku produkcyjnym.
2. Próba z roztworem pianotwórczym – Na podejrzane połączenie nakłada się odpowiedni preparat i obserwuje tworzenie pęcherzy. Jest to metoda prosta, lecz czasochłonna przy rozbudowanej instalacji.
3. Analiza przepływu poza produkcją – Przepływ mierzony po wyłączeniu odbiorników pozwala określić obciążenie bazowe instalacji. Warunkiem jest prawidłowe odizolowanie urządzeń, które muszą pozostać aktywne.

Jeżeli sprężarka pracuje w trybie start–stop, orientacyjny przepływ nieszczelności można oszacować na podstawie czasu pracy:

Q_{nieszczelności} = Q_FAD × [ t_pracy / (t_pracy + t_postoju) ]

gdzie:
Q_FAD — znamionowa wydajność sprężarki,
t_pracy — czas pracy pod obciążeniem,
t_postoju — czas postoju.

Metoda daje wynik szacunkowy i wymaga stabilnych warunków oraz wyłączenia normalnych odbiorników. Jej opis przewiduje rejestrację cykli sprężarki przez około pół godziny.

Co powinien zawierać raport z audytu nieszczelności?

Użyteczny raport powinien obejmować: identyfikator i lokalizację wycieku, zdjęcie punktu, typ elementu, poziom istotności, oszacowany przepływ straty, roczny koszt energii, zalecaną naprawę, status usunięcia usterki, wynik kontroli po naprawie. Program zarządzania wyciekami powinien obejmować regularne inspekcje i system zgłaszania usterek przez pracowników.

Pomiary jakościowe sprężonego powietrza według ISO 8573-1

ISO 8573-1 definiuje klasy czystości sprężonego powietrza dla trzech podstawowych grup zanieczyszczeń: cząstek stałych, wody, oleju.

Klasa nie powinna być wybierana automatycznie. Musi wynikać z ryzyka dla produktu, procesu, urządzenia i użytkownika. Inne wymagania będą dotyczyły powietrza sterującego zaworem, a inne mającego kontakt z produktem spożywczym.

Badanie cząstek stałych

Cząstki mogą pochodzić z powietrza zasysanego przez sprężarkę, korozji zbiorników i rur, zużytych filtrów, prac serwisowych, zabrudzonych przewodów. Do pomiaru wykorzystuje się licznik cząstek. Wynik powinien jednoznacznie wskazywać: miejsce poboru, warunki pracy, mierzone frakcje, czas i objętość próbki, zastosowaną metodę, niepewność pomiaru oraz ocenę względem klasy czystości.

Pomiar wilgotności i ciśnieniowego punktu rosy

Najbardziej praktycznym parametrem jest ciśnieniowy punkt rosy (temperatura rozpoczęcia kondensacji). Należy odróżnić ciśnieniowy punkt rosy (w instalacji) od atmosferycznego punktu rosy (po rozprężeniu). Wilgoć zwiększa ryzyko korozji, kondensacji, zamarzania elementów, uszkodzenia aparatury i rozwoju mikroorganizmów.

Badanie oleju: aerozol, ciecz i pary oleju

Hasło „pomiar oleju” oznacza różne frakcje: olej ciekły, aerozol oleju, pary oleju. Analizator PID służy przede wszystkim do par oleju, a aerozol bada się np. rurką impaktorową. ISO zwraca uwagę, że przed pomiarem konieczne są płukanie zaworów i stabilizacja warunków, aby uniknąć fałszywych odczytów przy niskich stężeniach.

Dlaczego sposób pobrania próbki jest równie ważny jak analizator?

Najdokładniejszy miernik nie zapewni wiarygodnego wyniku, jeżeli próbka zostanie pobrana: z nieprzepłukanego zaworu, przez zabrudzony przewód, bez stabilizacji przepływu, w niereprezentatywnym punkcie, przy gwałtownej dekompresji. Jeżeli metodologia odbiega od zalecanej przez ISO 8573, wynik należy traktować orientacyjnie.

Wymagania dla branży spożywczej i farmaceutycznej

W zakładach spożywczych i farmaceutycznych ocena powinna uwzględniać: kontakt z produktem lub powierzchnią, przedmuch opakowań, ryzyko zanieczyszczenia mikrobiologicznego, wpływ awarii oraz wymagania HACCP. Kodeks branżowy wymaga powiązania jakości powietrza z systemem HACCP.

Jak często badać sprężone powietrze w przemyśle spożywczym?

Zaleca się weryfikację czystości co najmniej dwa razy w roku lub zgodnie z zaleceniami producenta. Częstotliwość powinna być zwiększona po awarii filtrów, po remoncie rurociągu, gdy występuje bezpośredni kontakt z produktem lub gdy pojawia się kondensat.

Badania mikrobiologiczne

Ocena mikrobiologiczna to dodatkowy element zarządzania ryzykiem. Program obejmuje: oznaczenie ogólnej liczby mikroorganizmów, badanie drożdży i pleśni, pobieranie próbki w punkcie użycia oraz analizę trendów.

Sterylna filtracja w punkcie użycia

W procesach o wysokim ryzyku filtr końcowy (point-of-use) jest niezbędny. Nie zwalnia to z kontroli wilgotności, stanu rurociągu, integralności filtra czy sterylizacji układu.

Jak wygląda kompleksowy audyt sprężonego powietrza?

1. Etap 1: Ustalenie celu i kryteriów – zastosowanie powietrza, oczekiwana klasa czystości, harmonogram.
2. Etap 2: Wizja lokalna i plan pomiarów – konfiguracja sprężarkowni, filtry, punkty poboru.
3. Etap 3: Pomiary ilościowe – przepływ, ciśnienie, temperatura, profil zużycia.
4. Etap 4: Badania jakościowe – pomiar cząstek, punkt rosy, badanie oleju i ewentualnie mikrobiologia.
5. Etap 5: Analiza i rekomendacje – raport wskazujący miejsca strat, spadki ciśnienia i punkty ryzyka jakościowego, wraz z planem działań.

Cennik i oferta pomiarów – Biuro Naukowo-Techniczne SIGMA

Cena zależy od liczby punktów, wymaganej klasy, zastosowanej metody, średnicy instalacji, czasu rejestracji i zakresu raportu.

Okiem eksperta: najczęstsze błędy w audytach sprężonego powietrza

„Najczęstszym błędem jest założenie, że filtry zamontowane w sprężarkowni automatycznie gwarantują właściwą jakość w całym zakładzie. O wyniku procesu decyduje powietrze docierające do punktu użycia, po przejściu przez zbiorniki, rurociągi, odgałęzienia i lokalne zespoły przygotowania.”
– Krzysztof Żarczyński, Senior Validation Engineer, BNT SIGMA

• Błąd 1: badanie tylko przy sprężarkowni – Wynik za osuszaczem nie musi odpowiadać wynikowi na końcu magistrali.
• Błąd 2: ocena systemu wyłącznie na podstawie ciśnienia – Prawidłowe ciśnienie nie oznacza optymalnego zużycia.
• Błąd 3: ignorowanie chwilowych spadków – Odczyt z manometru wykonany podczas postoju nie pokaże warunków w szczycie produkcji.
• Błąd 4: brak rozróżnienia frakcji oleju – Analiza par oleju nie zawsze określa zawartość aerozolu.
• Błąd 5: nieprawidłowe próbkowanie – Zabrudzony przewód lub brak stabilizacji fałszują wynik.
• Błąd 6: naprawa wycieków bez ponownego pomiaru – Dopiero sprawdzenie po naprawie potwierdza oszczędność.

„Nie należy zaczynać od zakupu większej sprężarki. Najpierw trzeba zmierzyć profil zapotrzebowania, spadki ciśnienia i przepływ poza produkcją. Bardzo często problem leży w dystrybucji albo po stronie odbiorników, a nie w niedostatecznej wydajności źródła.”
– Krzysztof Żarczyński, Senior Validation Engineer, BNT SIGMA

5 zaskakujących faktów o pomiarach sprężonego powietrza

1. Straty energii: Niewłaściwy pomiar często ukrywa straty energii — przecieki mogą zwiększyć zużycie o 20–30% bez symptomów.
2. Wilgoć i kondensat: Zmieniają właściwości gazu i prowadzą do błędnych odczytów przepływu.
3. Znaczenie lokalizacji czujnika: Małe przesunięcie miejsca pomiaru może dawać znacząco różne wartości.
4. Dynamiczne zjawiska: Pulsacje i turbulencje zniekształcają odczyty.
5. Korekcje temperaturowe: Brak kompensacji i dokładnej kalibracji daje mylące wyniki.

Najczęstsze błędy dotyczące pomiaru sprężonego powietrza

• Brak regularnej kalibracji przyrządów.
• Niewłaściwy dobór punktu pomiarowego.
• Pomiar bez kompensacji (temperatury, wilgotności).
• Zbyt krótkie lub niereprezentatywne odczyty.
• Używanie nieodpowiednich typów czujników (np. masowych zamiast objętościowych).
• Brak filtracji i kondycjonowania próbki.
• Ignorowanie wpływu korozji i stanu instalacji.

Kluczowe korzyści z pomiarów sprężonego powietrza

• Redukcja strat energii i obniżenie kosztów.
• Poprawa efektywności systemu pneumatycznego.
• Zwiększenie niezawodności i dostępności instalacji.
• Zgodność z normami jakościowymi (ISO 8573-1).
• Poprawa bezpieczeństwa i planowanie konserwacji.

Pomiary sprężonego powietrza – zalety i wady

Zalety: wczesne wykrywanie nieszczelności, poprawa efektywności, niezawodność, ochrona procesów produkcyjnych, ułatwienie konserwacji.

Wady: koszty wdrożenia i zakupu systemów, konieczność kalibracji, złożoność analizy danych, ryzyko fałszywych alarmów, wymagania sprzętowe i montażowe.
